UCML软件安装

  • 安装UCMLSetup20070718.msi
  • 安装加密狗驱动
  1. 安装系统必须是Windows XP系统
  2. 加密狗驱动必须安装，否则无法识别U盘加密狗

UCML配置

  1. 启动开始->所有程序-> UCML 企业级应用框架平台->UCMLSRV.exe

  2. 配置项目，在任务栏右下角双击UCMLSRV，打开项目配置页面

    这里主要配置开发库地址，配置完成后单击确定，然后重启UCMLSRV.exe，在启动UCML程序前，需要插入 Mircodog（U盘加密狗）

    注：UCML使用完毕后需要关闭UCMLSRV.exe，否则机器不能正常关机

  3. 打开桌面上的UCML 企业级应用框架平台 for Asp.Net，在下图中输入UCMLSRV服务的地址，用户名为ADMIN，密码为空

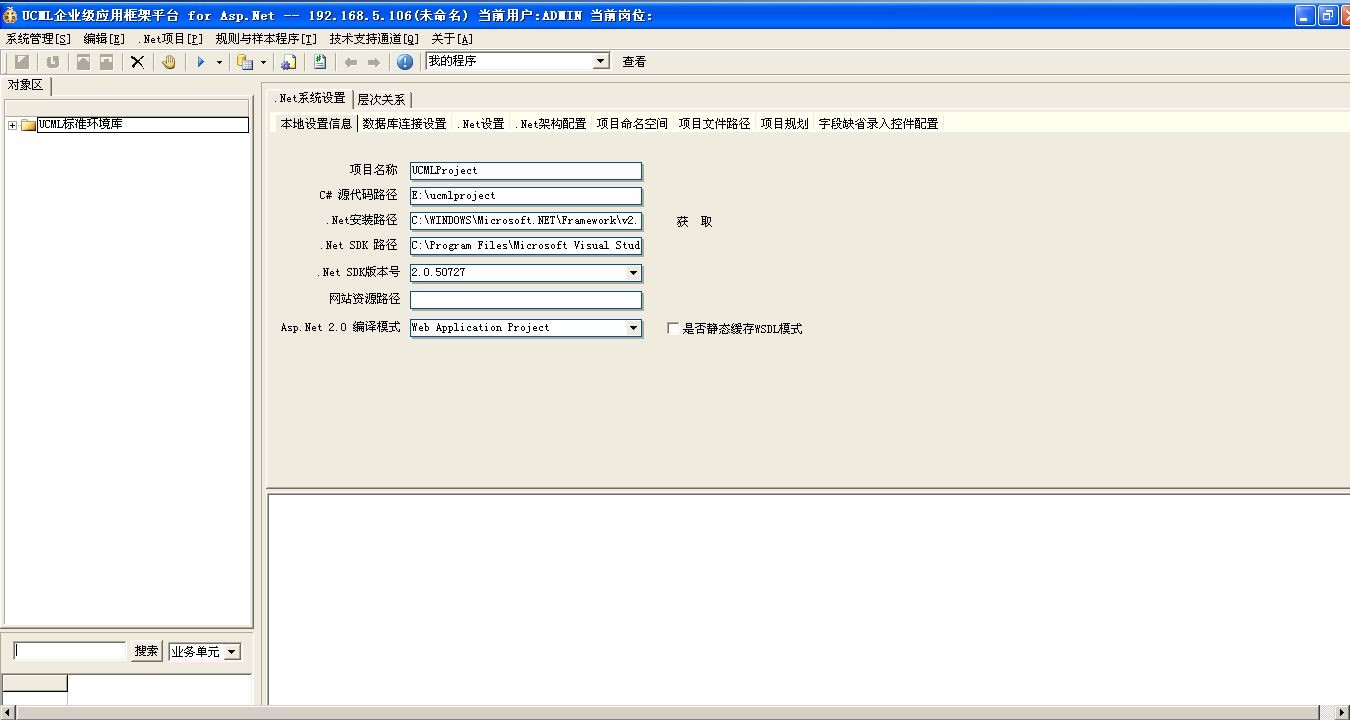

  4. 在弹出的主界面中有两个配置需要注意的地方：

    1. 本地设置信息->C#源代码路径，配置导出的数据层（DBModel）和工作流（WorkFlow）的源码
    2. 数据库连接设置，这里配置工作流定义信息、报表定义信息等导出的位置

制作工作流操作步骤

1. 新建工作流

主要以现有项目为例（就是维护），右键沈阳规管，在弹出的菜单中点击添加子项目包

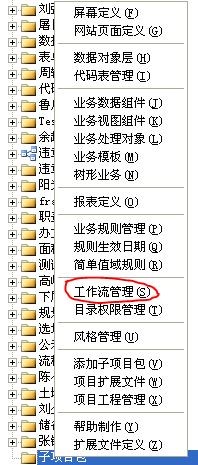

右键新添加的子项目包，单击工作流管理新建工作流管理节点

2. 创建工作流模型

系统会根据创建的工作流完成业务，在上一环节添加的工作流管理节点上右键，选择添加工作流模型

3. 绘制工作流模型

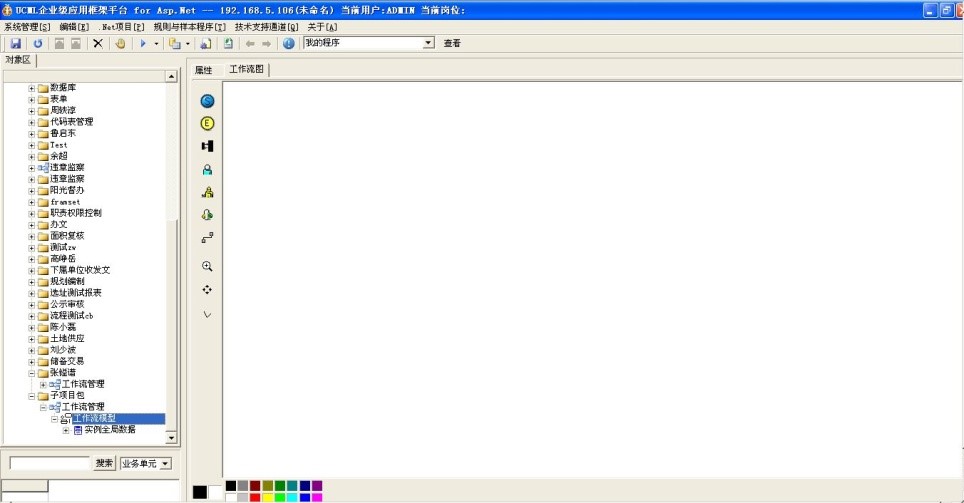

单击刚刚添加的工作流模型，右边则显示出对应的模型绘制界面

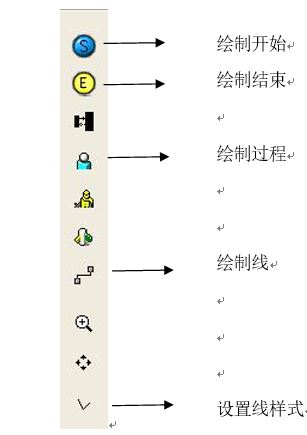

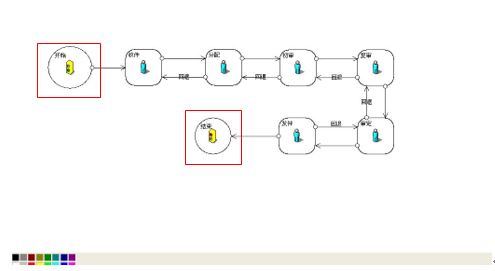

每个流程都需要一个开始和结束环节 绘制流程工具条如下

4. 回调函数的设置

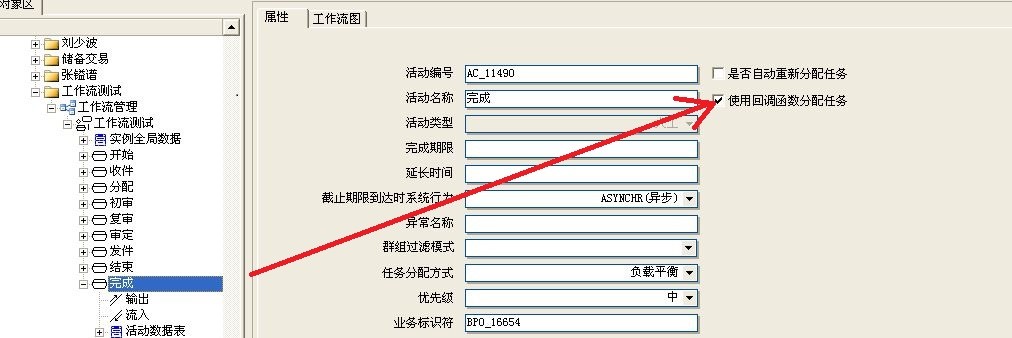

流程中的每个步骤都需要设置回调函数，在环节的属性标签中勾选使用回调函数分配任务

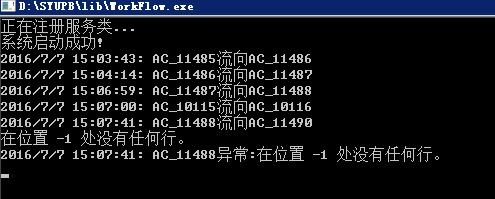

注：若勾选了是否自动重新分配任务，在运行流程时会提示如下错误：

这里的每个环节需要配置的回调函数为wm_assign\/wm_afterAssignTask\/wm_beforeAssignTask\/wm_afterTaskFinish，可以从现有的流程中拷贝对应的函数内容即可，一般流程中初审、复审、审定、批准环节的回调函数相同

导出工作流

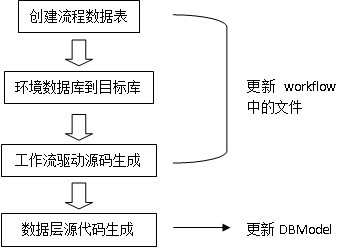

导出工作流步骤如下

文件夹组织结构

导出工作流文件夹（在UCML配置中配置的C#源码路径）组织结构如下：

导出具体步骤

  1. 创建流程数据表，右键工作流模型创建流程数据表，这一步会在目标数据库（在UCML配置中配置的导出数据库位置）中创建流程和环节表（形如：Flow_XXX,AC_XXX）

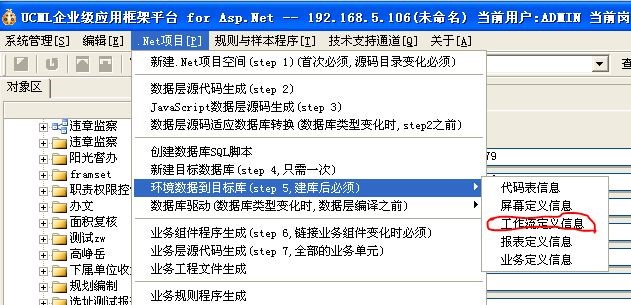

  2. 导出工作流定义信息，选择菜单栏中.NET项目->环境数据到目标库->工作流定义信息，等待弹出“导出完成”提示（耗时）

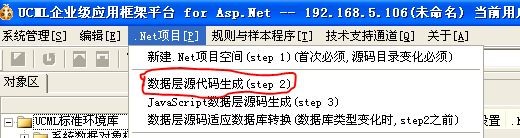

  3. 数据层源码生成，选择菜单栏中.NET项目->数据层源码生成(step 2)，这里源码会生成到C#源码路径/DBModel中

  4. 工作流驱动源码生成，右键工作流模型，选择工作流驱动源码生成，这里源码会生成到C#源码路径/WorkFlow中

注： 在执行数据层源码生成和工作流驱动源码生成步骤时会不停的报错，一路单击回车忽略即可

完成以上四步之后，新创建的流程代码分别更新到了DBModel和WorkFlow文件夹下，流程相关信息则导出到了目标数据库中

工作流模型的使用

编译

首先在DBModel和WorkFlow的项目中包含本次新建的流程、环节、连接线源码文件。编译DBModel生成DBLayer.dll，编译WorkFlow生成WorkFlow.exe执行程序，编译WorkFlow过程中需要DBLayer.dll，所以需要先编译DBLayer.dll再编译WorkFlow，注意WorkFlow项目中DBLayer应指向最新的DBLayer.dll

数据库配置

在GeoCaseType表中需要手动添加一条记录来表示新增的流程，表中的FlowType字段表示事项类型，1表示规划审批事项，2表示国土审批事项

系统配置

  1. 工作流权限配置， 配置工作流中每个环节所对应的角色列表

  2. 工作流角色配置， 配置工作流中所有出现角色的列表及顺序，在流程图界面显示时需要

  3. 工作流并联周期配置， 添加一条新的并联模板并配置对应的周期信息

  4. 工作流权限配置， 配置流程基本信息及相关业务表格和分局经办配置
