SYUPB

本文主要讲述 SYUPB 相关的乱七八糟的配置选项

坐标导入配置

坐标导入作为一个单独页面使用， 在后台配置中为相应的案件配置对应的坐标导入按钮， 然后进行如下配置即可。

导入图层配置

坐标导入的图层参数配置位于 12/13 图形库，执行如下语句：

select 参数 from A00GIS_图形模块运行参数表 where 参数ID = '60201'

其中参数为 blob 类型的 xml 数据，在其中添加对应事项和图层的配置即可，如下：

<hbyd>划拨用地</hbyd>

表示 hbyd 事项坐标导入对应的图层为 划拨用地

导入属性配置

坐标导入的图形属性，在导入时一同导入， 具体的配置文件为 D:\syupb\BPObject\Resource\CoorImportAttr.xml ， 文件中用于配置导入时获取图形属性所用的 SQL 语句， 每一个 query 节点对应一个事项的 SQL 语句，属性如下：

注： 这里会自上而下的遍历配置，并且取匹配到的第一个 query 配置， 故在配置的时候，通配的配置 .* 应该放在同类配置的最后面。

如，要在业务审批中划拨用地事项的页面上配置坐标导入功能，做如下配置：

<query ProcAb="hbyd" CaseType="划拨用地" ParentPage="GeoTransactCase.aspx">
    SELECT '{0}' 案件编号, 'HBYD' AS CaseCode, '划拨用地' AS CaseName, '{1}' AS UserID
</query>

上述中配置的 SQL 语句，获取的结果对应的列名为导入图层对应的字段名， 并且在执行查询时会注入两个变量， {0} -> InstanceID,{1} -> UserOID

图形定位配置

在进行坐标导入，图形入库之后，需要在业务审批案件中进行图形定位， 进行如下配置：

图形服务配置

业务审批对应的图形配置文件在 D:\syupb\BPObject\NJGIS\flex\appCfg_Case.xml （其实，图形端对应的配置文件都可以通过 fiddler 抓包来查看）

• 在 configuration/mapServiceConfig/systemTree 下添加 Service 节点， 配置对应的地图服务地址

  <Service ServiceID="划拨用地" Type="Dynamic" URL="http://192.168.0.1/arcgis/rest/services/DGHY/HBYD/MapServer">
       <Layer IndexNo="0" LayerName="划拨用地" />
     </Service>


  • ServiceID 服务唯一标识，在文件中不能重复
  • Type 服务类型，这里配置 Dynamic 表示矢量图层
  • URL 服务地址
  • Layer/IndexNo|LayerName 为服务下图层的索引和名称，需与服务中的一致

• 在 configuration/mapServiceConfig/serviceTree 下添加 Service 节点， 配置对应的服务树，其中 ServiceID 对应 systemTree 中的服务 ID

   <Service ServiceKey="划拨用地" Name="划拨用地">
       <ServiceInfo Scale="Default" ServiceID="划拨用地"/>
   </Service>


• 在 configuration/mapServiceConfig/libTree 下添加对应的目录结构， 用于在图形端图层控制界面显示

   <DataDIR NodeText="划拨用地" NodeKey="7C3A9A8C-D7E0-47B1-9455-B9554B37F325" Expand="0" isLib="true" Load="0" ServiceKey="划拨用地">
       <Layer NodeKey="BEB4D8B1-6A4A-4EBA-954C-005DB2689D4D" NodeText="划拨用地" Load="0" Expand="0" LayerName="划拨用地" LayerDefinition="">
       </Layer>
   </DataDIR>


  • NodeText 图层控制中显示的文本名称
  • NodeKey 对应的节点唯一标识，在配置文件中唯一，一般为 GUID
  • Load 是否默认加载， 0 表示不加载
  • ServiceKey 对应 serviceTree 下的服务标识 ServiceKey
  • LayerName 对应 systemTree 下的 LayerName

至此，便可以在图形端中的图层控制中显示出刚刚配置的图层了

图形定位配置

在 configuration/configs/OpenMaps 下添加 OpenMap 节点， 用于开图配置

<OpenMap>
    <MapService serviceKey="划拨用地">
        <MapLayer layername="划拨用地">
            <item content="案件编号='%val%'"/>
        </MapLayer>
    </MapService>
    <ShowMap NodeKey="BEB4D8B1-6A4A-4EBA-954C-005DB2689D4D"/>
    <Step name="划拨用地"/>
    <Menu name="划拨用地"/>
</OpenMap>

• serviceKey/layername 为之前图形配置中的服务标识和图层名称
• item[content] 为查询时使用的 where 条件，一般按照案件编号查询， 传入的 val 为案件的 InstanceID
• ShowMap[NodeKey] 为之前配置的 Layer[NodeKey] ， 用于配置定位时要显示的图层
• Step[name]/Menu[name] 配置事项名称

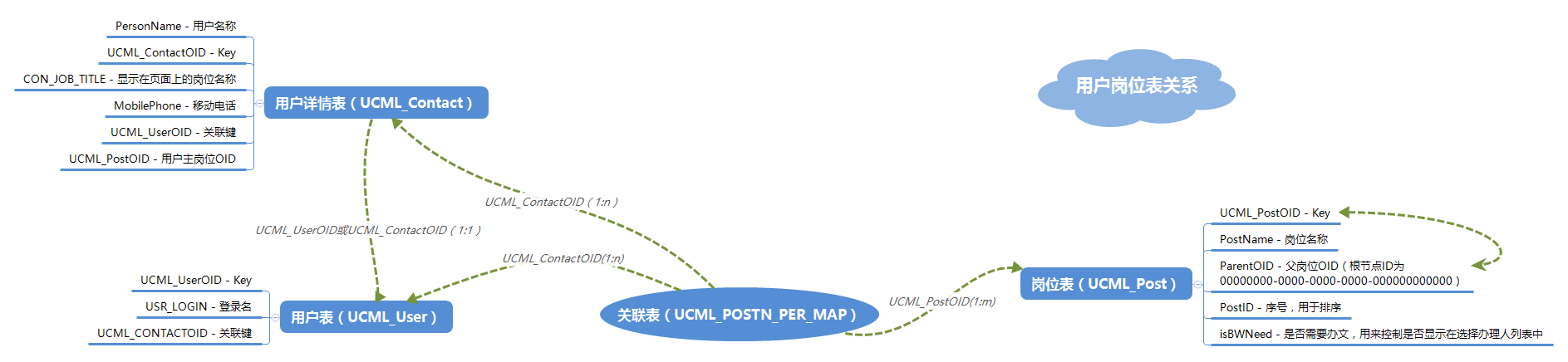

用户岗位关系图

XmlPorterConfig.xml配置说明

基本配置结构如下：

<root>
  <export key="">
    <table name=""
           exportname=""
           condition="">
      <field name="" type="date|byte" />
    </table>
  </export>
  <import key="">
    <table name="">
      <field name="" type="date|byte" />
    </table>
  </import>
</root>

<export>节点配置

<export> 节点下配置需要导出的数据表 <table>，属性说明如下：

<table> 节点下配置表格中需要导出的字段 <field>，属性说明如下：

<import>节点配置

<import> 节点下同样配置 <table> 节点表示数据表，数据表下配置字段 <field>， 但是因为 <import> 配置仅仅是为了标识导入数据中的那些字段需要特殊处理，所以 <table> 节点中并没有那么多属性，仅有 name 属性用于标识导入数据表格名称，也用于拼接 SQL 语句。

<table> 下并不需要将所有字段 <field> 列出来，只需列出需要处理的日期和二进制字段即可。属性同 <export> 下 <field> 节点。
